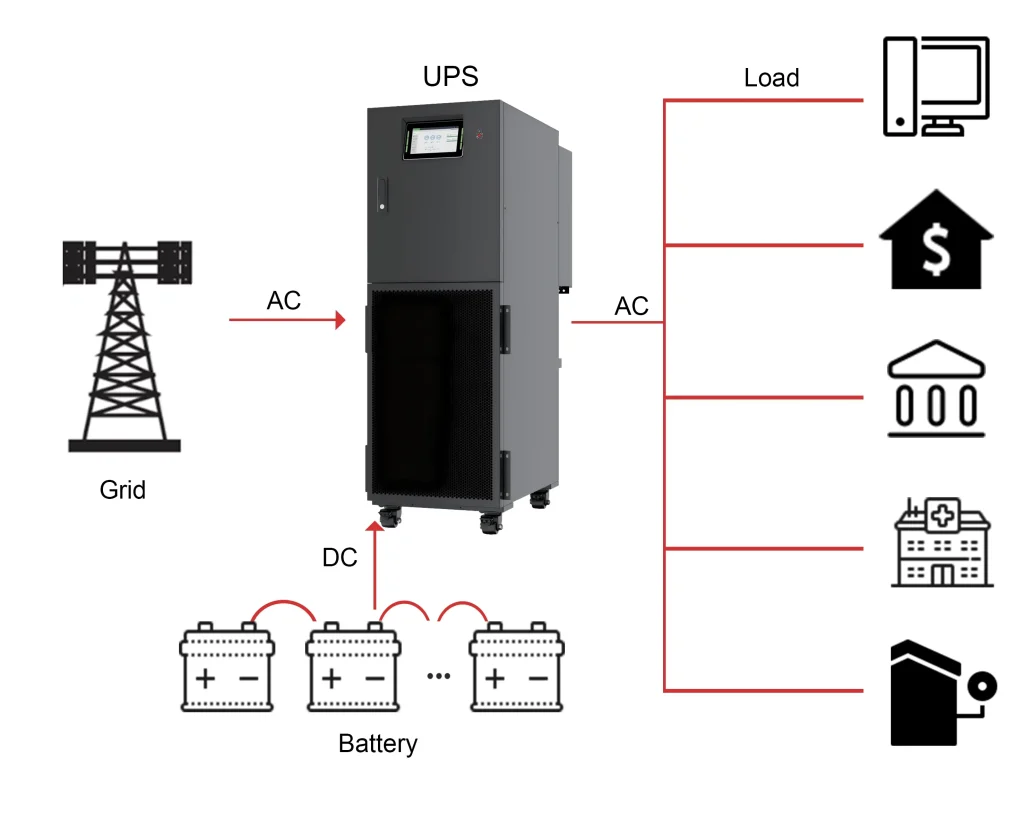

Exibir diagrama de instalação minimalista no servidor
GOTTOGPOWER está empenhada em fornecer-lhe os serviços mais convenientes

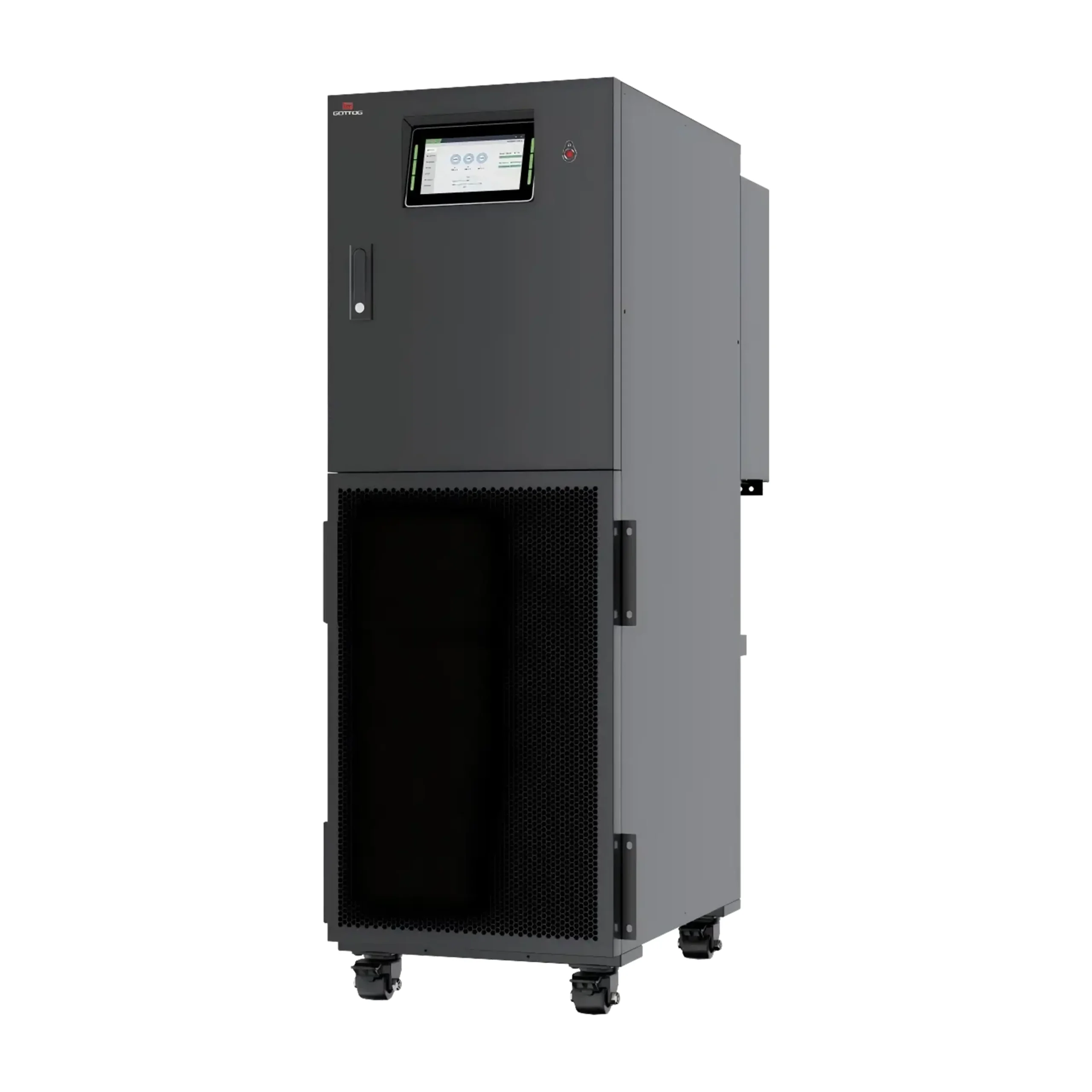

Fonte de alimentação ininterrupta modular online GT-10FM 20/60 kVA (painel de distribuição completo)
🔺Installation: Rack/Tower, standard cabinet mounting

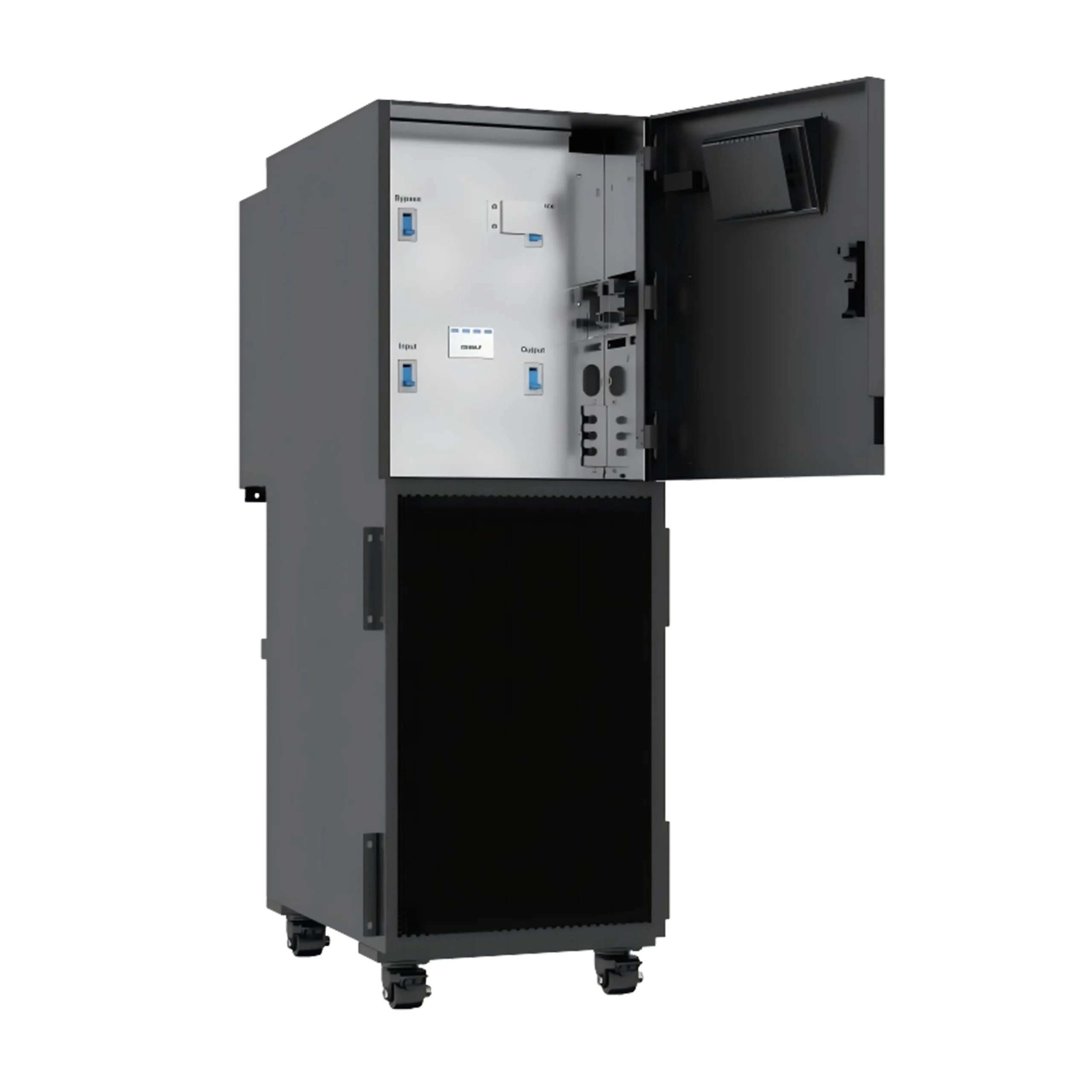

🔺Switches: Main, Bypass, Maintenance, Output
🔺Battery: Optional no-neutral configuration, 20–50 cells adjustable
🔺Protection Level: IP20
🔺Protection: Device-level protection, safe & reliable
Input Voltage: 380/400/415VAC (line), 220/230/240VAC (phase)
Input Frequency: 50/60Hz, range 40–70Hz
Power Factor: >0.99
Input THDi: <3%
Output Voltage: 380/400/415VAC (line), 220/230/240VAC (phase)
Output Frequency: 50/60Hz
Marcação:
Introdução
Parâmetros
Download
| Modelo | GT020/10-4S | GT060/10-4S | |
| Taxa de potência | 20kVA/20kW | 60kVA/60kW | |
| Principal entrada |
Entrada | 3P5W (3P+N+PE) | |
| Tensão de taxa | 380/400/415 VCA (LL); 220/230/240 VCA (LN) | ||
| Taxa Freq. | 50/60Hz | ||
| PF de entrada | >0,99 | ||
| Distorção atual | THDi<3%(carga linear 100%) | ||
| Alcance de voltagem | 304~478VAC(L-L)full load; 304~228VAC (L-L) power derate from 100% to 75% |
||
| Faixa de frequência | 40-70Hz | ||
| Bateria | Tensão de taxa | Battery three-wire: ±240VDC (adjustable for 20–50 cells) Optional battery two-wire: 480VDC (adjustable for 20–50 cells) |
|
| Charging power | Up to 50% of active power | ||
| Desviar | Tensão de taxa | 380/400/415 VCA (LL); 220/230/240 VCA (LN) | |
| Alcance de voltagem | Default: -20% ~ +15%; Upper limit options: +10%, +15%, +20%, +25%;Lower limit options: -10%, -15%, -20%, -30%, -40% |
||
| Capacidade de sobrecarga | 110%,continuous operation;125%,10 mins;150%,1 min | ||
| Inversor | Tensão de taxa | 380/400/415 VCA (LL); 220/230/240 VCA (LN) | |
| Taxa Freg. | 50/60Hz | ||
| PF de saída | 1 | ||
| Precisão de tensão | ±1,0% | ||
| Saída THDu | <1% (linear load), <5% (non-linear load) | ||
| Inverter overload | 100–110% load: bypass after 1h; 110–125% load: bypass after 10min 125–150% load: bypass after 1min;150% load: bypass after 200ms |
||
| Precisão de frequência | 0.1% | ||
| Tracking range | Configurável, +0,5Hz-+5Hz, padrão +3Hz | ||
| Tracking rate | Configurável, 0,5 Hz/S-3 Hz/S, padrão 0,5 Hz/S | ||
| Three-phase phase accuracy | 120° ±0.5 | ||
| Sistema | Eficiência | 96.5% | |
| Mostrar | LCD +LED+ Color Touchscreen 7-inch | ||
| Certificação-Segurança | IEC62040-1, IEC60950-1 | ||
| Certificação-EMC | IEC62040-2;IEC61000-42(ESD);IEC61000-4-3(RS);EC61000-4 4(EFT);IEC61000-4-5(Surge) | ||
| Grau IP | IP20 | ||
| Configuração | USB, RS232, RS485, Contato seco, Filtro de ar | ||
| Opção | SNMP card, AS400 card, Parallel kit, APP/iFi/Bluetooth | ||
| Ambiente | 0-40℃(operation);-25℃~70℃(storage);0-95% (Humidity, non-condensing) | ||
| Ruído (dB)(1 metro) | 65dB @ carga 100%, 62dB @ carga 45% | ||
| Dimensão | Cabinet body | 442*710*396(9U) | 442*661*1239(28U) |
| Gabinete | 442*751*486 | 442*841*1331 | |
| Módulo de potência | 400*495*86(2U) | ||
