Contexte du projet

Alors que l'Angola poursuit ses initiatives de numérisation du système de santé, un grand hôpital général de Luanda a lancé un projet de modernisation de son centre d'imagerie médicale. Cet établissement de santé, l'un des plus importants de la région, a investi massivement dans des équipements de diagnostic de pointe, notamment des systèmes d'imagerie par résonance magnétique (IRM), des appareils de radiographie numérique et un système d'archivage et de transmission d'images (PACS), afin d'améliorer la précision des diagnostics et l'efficacité des soins aux patients.

Cependant, lors du déploiement de ces systèmes, l'hôpital a constaté que son infrastructure existante ne répondait plus aux exigences opérationnelles des équipements d'imagerie médicale modernes. Les systèmes d'IRM et de radiographie requièrent une alimentation électrique d'une fiabilité irréprochable, tandis que les stations de travail d'imagerie, les serveurs de stockage et l'infrastructure réseau nécessitent un fonctionnement continu dans un environnement stable. L'instabilité du réseau électrique local, notamment les fluctuations de tension et les coupures programmées, combinée à des systèmes de climatisation conventionnels incapables d'assurer un contrôle environnemental précis 24 h/24 et 7 j/7, a engendré des risques opérationnels importants pour les équipements médicaux et les données de santé critiques.

Afin de garantir une fiabilité à long terme tout en permettant son expansion future, l'hôpital recherchait une solution d'infrastructure complète intégrant la protection électrique, la régulation environnementale et la surveillance intelligente. GOTTOGPOWER a été sélectionné pour concevoir et fournir cette solution intégrale.

Défis des clients

Lors de l'évaluation initiale du site, les ingénieurs de GOTTOGPOWER ont procédé à une analyse détaillée de l'infrastructure existante et des besoins opérationnels de l'hôpital. Il est rapidement apparu que la principale préoccupation de l'hôpital n'était pas seulement d'éviter les coupures de courant, mais de garantir la continuité des services médicaux en toutes circonstances.

Pour les systèmes d'IRM, même une brève coupure de courant pendant un examen peut interrompre celui-ci, nécessiter un recalibrage du système, augmenter les coûts de maintenance et perturber la planification des rendez-vous des patients. De même, les coupures de courant affectant le système de radiographie numérique peuvent retarder les procédures diagnostiques et réduire l'efficacité opérationnelle.

Parallèlement, la plateforme PACS de l'hôpital, en pleine expansion, générait des volumes croissants de données d'imagerie médicale nécessitant un stockage sécurisé à long terme. Le fonctionnement continu des serveurs engendre une importante production de chaleur et, sans une gestion environnementale précise, les fluctuations de température peuvent impacter significativement la durée de vie et la fiabilité des équipements de stockage et de réseau.

De plus, l'hôpital prévoyait d'étendre ses capacités de soins de santé numériques grâce à de futurs ajouts tels que des scanners, des plateformes de télémédecine et des systèmes de pathologie numérique. Par conséquent, la solution d'infrastructure devait garantir à la fois une fiabilité immédiate et une évolutivité à long terme.

Solution intégrée par GOTTOGPOWER

Pour répondre à ces exigences, GOTTOGPOWER a conçu une solution complète articulée autour du centre de données micro-modulaire GT-DC5000. Cette solution intègre la protection contre les surtensions, le refroidissement de précision, la surveillance intelligente et des systèmes de racks standardisés au sein d'une plateforme d'infrastructure unifiée.

Comparé à la construction traditionnelle d'une salle serveur, le centre de données micro-modulaire GT-DC5000 adopte une architecture préfabriquée qui intègre la distribution électrique, le refroidissement, la surveillance et l'infrastructure informatique au sein d'une structure modulaire unique. Cette approche réduit considérablement le temps de déploiement tout en simplifiant l'exploitation et la maintenance.

La conception modulaire standardisée offre également une capacité suffisante pour les extensions futures, permettant à l'hôpital d'adapter son infrastructure informatique à l'évolution des besoins en soins de santé sans nécessiter de reconstruction majeure des installations.

Onduleur modulaire GTM060/15 assurant la continuité des opérations médicales

Au cœur du système de protection électrique, GOTTOGPOWER a déployé un GTM060/15 UPS en ligne modulaire Avec une capacité nominale de 60 kVA et une autonomie de 10 minutes, cet onduleur protège les charges critiques, notamment les systèmes de contrôle IRM, les stations de travail de radiographie numérique, les serveurs de stockage PACS et l'infrastructure réseau principale.

Compte tenu des caractéristiques du réseau électrique local, le GTM060/15 utilise une véritable technologie de double conversion en ligne pour isoler les équipements médicaux sensibles des fluctuations de tension, des variations de fréquence et des coupures de courant inattendues. Ceci garantit une alimentation électrique stable et propre en permanence.

Lors de la phase de conception, les ingénieurs de GOTTOGPOWER ont effectué des calculs de charge détaillés et coordonné la configuration de l'onduleur avec le groupe électrogène de secours de l'hôpital. La durée de l'autonomie de 10 minutes a été soigneusement choisie afin de laisser suffisamment de temps pour le démarrage du groupe électrogène et le transfert de charge, tout en garantissant le fonctionnement ininterrompu de tous les systèmes critiques.

Pour l'hôpital, cela signifie que les examens IRM peuvent se poursuivre sans interruption en cas de coupure de courant, que les données d'imagerie restent protégées contre les arrêts inattendus et que les services de diagnostic critiques demeurent opérationnels même pendant les pannes de courant. Par conséquent, le risque de perturbation des soins aux patients liée aux coupures de courant est considérablement réduit.

Refroidissement de précision pour environnements critiques

Une protection électrique fiable ne suffit pas à elle seule à garantir une stabilité opérationnelle à long terme. Le maintien d'un environnement contrôlé est tout aussi important pour les infrastructures informatiques du secteur de la santé et les systèmes d'imagerie médicale.

Pour répondre à cette exigence, le projet a intégré des systèmes de climatisation de précision GOTTOGPOWER, spécialement conçus pour les applications critiques. Fonctionnant en continu 24 heures sur 24 et 365 jours par an, le système maintient des conditions de température et d'humidité stables au sein du micro-centre de données modulaire.

Contrairement aux systèmes de climatisation classiques, les climatiseurs de précision sont conçus pour gérer des charges thermiques sensibles élevées et assurer une gestion précise du flux d'air. Ceci garantit des conditions environnementales optimales pour les serveurs PACS, les équipements réseau et les systèmes d'information hospitaliers.

Grâce à une conception optimisée du flux d'air et à une séparation efficace des flux d'air chaud et froid, le système de refroidissement prévient les points chauds localisés et améliore la fiabilité globale des équipements. Ceci prolonge non seulement la durée de vie des équipements, mais renforce également la sécurité et la disponibilité des données médicales critiques.

Pour les établissements de santé, un contrôle environnemental stable a un impact direct sur les performances des équipements et la préservation des données à long terme. L'intégration de refroidissement de précision Le centre de données micro-modulaire crée un environnement d'infrastructure conforme aux normes modernes des centres de données.

La surveillance intelligente améliore l'efficacité opérationnelle

Consciente de la taille limitée de l'équipe d'exploitation informatique de l'hôpital, GOTTOGPOWER a également déployé une plateforme de surveillance intelligente complète afin de centraliser la gestion de l'infrastructure.

Le système surveille en continu les performances de l'onduleur, l'état des batteries, la température et l'humidité, ainsi que le fonctionnement précis de la climatisation. Toutes les données sont affichées sur une plateforme de visualisation unifiée, permettant aux opérateurs de surveiller l'ensemble de l'infrastructure en temps réel.

En cas de conditions anormales, le système génère automatiquement des alertes et notifie le personnel responsable, permettant ainsi d'identifier et de résoudre les problèmes potentiels avant qu'ils ne se transforment en pannes ayant un impact sur le service.

Cette approche de maintenance proactive réduit considérablement la charge des inspections manuelles tout en améliorant la disponibilité globale du système et son efficacité opérationnelle.

Mise en œuvre et acceptation du projet

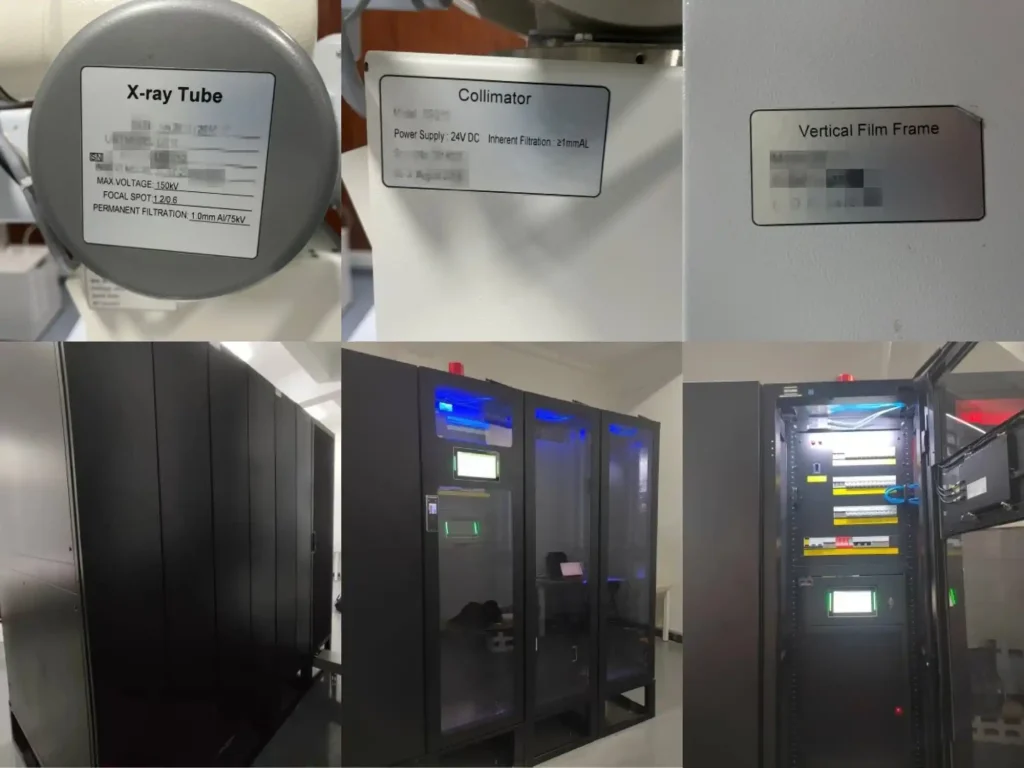

Afin de minimiser les perturbations du fonctionnement de l'hôpital, le projet a adopté un modèle de déploiement préfabriqué en usine. Centre de données micro-modulaire GT-DC5000 a été entièrement assemblée et testée fonctionnellement avant expédition.

Une fois sur place, les opérations d'installation se sont limitées au positionnement des équipements, aux raccordements électriques, à l'intégration du système de refroidissement et à la mise en service finale. Cette approche simplifiée a permis de réduire considérablement le temps de déploiement par rapport aux méthodes de construction classiques de centres de données.

Après l'installation, les ingénieurs de GOTTOGPOWER ont procédé à des tests de réception complets, incluant des tests de transfert d'alimentation sans coupure, des tests de fonctionnement à pleine charge, des tests d'intégration au générateur et une vérification des performances de refroidissement continu. L'onduleur GTM060/15 a démontré avec succès une continuité d'alimentation sans faille lors des coupures de courant, tandis que le système de refroidissement de précision a maintenu des conditions environnementales stables dans tous les scénarios de test.

Tous les indicateurs de performance étaient conformes aux spécifications de conception, et le projet a passé avec succès la réception finale du client.

Résultats du projet

Suite à l'achèvement des travaux, le centre d'imagerie médicale de l'hôpital a bénéficié d'une amélioration significative de la fiabilité de son infrastructure et de ses performances opérationnelles. Les systèmes d'IRM et de radiographie numérique fonctionnent désormais en continu, sans interruption due aux fluctuations du réseau électrique, garantissant ainsi la continuité des services de diagnostic.

La plateforme PACS bénéficie d'une protection électrique fiable et d'un refroidissement de précision, offrant un environnement sécurisé et stable pour le stockage et la gestion des données médicales critiques.

De plus, l'architecture modulaire du GT-DC5000 offre une base flexible pour les extensions futures. À mesure que l'hôpital déploie de nouveaux systèmes de tomodensitométrie, des services de télémédecine et d'autres applications de santé numérique, la capacité de l'infrastructure peut être rapidement augmentée sans travaux de reconstruction majeurs.

Conclusion

Pour les établissements de santé, la fiabilité des infrastructures est essentielle pour assurer la continuité des soins et l'excellence opérationnelle. Grâce au déploiement du centre de données micro-modulaire GT-DC5000, de l'onduleur modulaire GTM060/15 et de systèmes de refroidissement de précision, GOTTOGPOWER a fourni une plateforme d'infrastructure complète, parfaitement adaptée aux exigences des centres d'imagerie médicale modernes.

Ce projet a permis de relever avec succès les défis liés à la fiabilité de l'alimentation électrique, au contrôle environnemental et à l'évolutivité future, tout en établissant des bases solides pour la transformation numérique en cours de l'hôpital. Il témoigne également de l'expertise de GOTTOGPOWER en matière de protection des alimentations critiques, de solutions de centres de données micro-modulaires, de technologies de refroidissement de précision et de gestion intelligente des infrastructures pour le secteur de la santé.
