Introducción
En la economía digital actual, los centros de datos son la columna vertebral de las operaciones comerciales críticas. Desde plataformas de computación en la nube e instituciones financieras hasta sistemas de salud y redes de telecomunicaciones, la disponibilidad ininterrumpida de energía es esencial. Incluso una breve interrupción del suministro eléctrico puede ocasionar costosos tiempos de inactividad, pérdida de datos y daños a la reputación.
Para garantizar la máxima disponibilidad, los operadores de centros de datos implementan arquitecturas de sistemas de alimentación ininterrumpida (UPS) redundantes que pueden seguir alimentando cargas críticas incluso cuando los equipos fallan o se someten a mantenimiento. Entre los diseños más utilizados se encuentran la redundancia N+1, la redundancia 2N y las arquitecturas de redundancia distribuida. Comprender las diferencias entre estas configuraciones es fundamental para seleccionar el equilibrio adecuado entre fiabilidad, escalabilidad y coste.
¿Por qué es importante la redundancia de los sistemas UPS en los centros de datos?
Las fallas en la infraestructura eléctrica siguen siendo una de las principales causas de interrupciones en los centros de datos. Si bien las interrupciones del suministro eléctrico pueden ocurrir inesperadamente, las fallas en los equipos internos, las actividades de mantenimiento y los errores humanos también pueden poner en riesgo la continuidad del suministro.
La redundancia de los sistemas UPS proporciona una capa adicional de protección al garantizar que la capacidad de energía de respaldo permanezca disponible si un módulo o sistema UPS deja de funcionar. Los diseños redundantes ayudan a eliminar puntos únicos de falla, mejoran la resiliencia del sistema y permiten realizar el mantenimiento sin interrumpir las operaciones críticas.
A medida que los centros de datos siguen aumentando en tamaño y complejidad, la redundancia se ha convertido en una consideración clave en los estándares de diseño de instalaciones, como los centros de datos de nivel III y IV.
Comprender la capacidad N
Antes de hablar de arquitecturas de redundancia, es importante comprender el significado de "N".“
“N” representa la capacidad total del SAI (Sistema de Alimentación Ininterrumpida) necesaria para soportar la carga crítica de TI en condiciones normales de funcionamiento. Por ejemplo, si un centro de datos requiere 500 kW de capacidad del SAI para alimentar servidores, dispositivos de almacenamiento y equipos de red, entonces N es igual a 500 kW.
La redundancia se logra añadiendo capacidad adicional de UPS más allá del requisito mínimo.
¿Qué es la redundancia N+1 de un SAI?
La redundancia N+1 es la arquitectura de SAI (Sistema de Alimentación Ininterrumpida) más utilizada en los centros de datos modernos. En esta configuración, se instala un módulo SAI adicional que supera la capacidad necesaria para soportar la carga crítica.

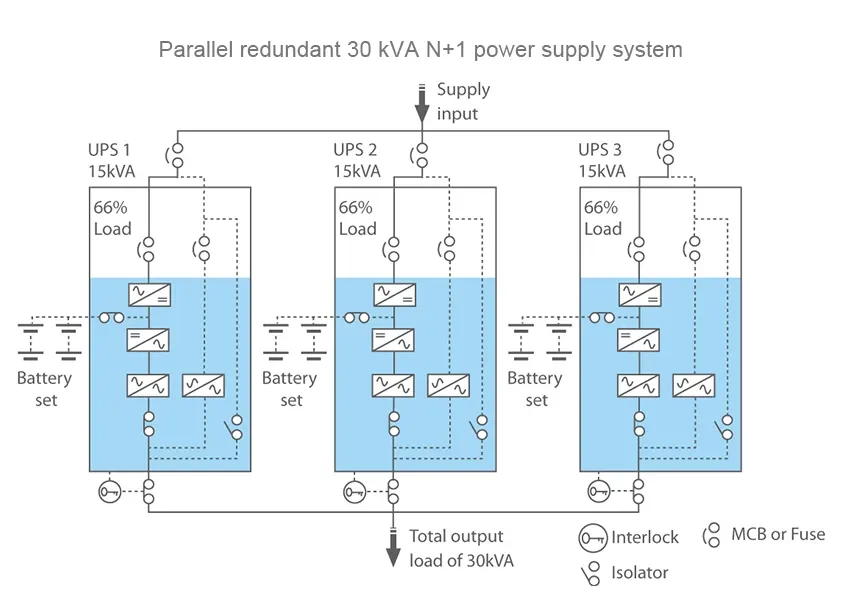

Por ejemplo, si se necesitan tres módulos UPS de 15 kVA para soportar una carga de 30 kVA, se añade un módulo adicional de 15 kVA. De este modo, el sistema puede seguir funcionando con normalidad incluso si un módulo UPS falla o se desconecta para mantenimiento.
La redundancia N+1 ofrece un excelente equilibrio entre fiabilidad y coste de inversión. Mejora significativamente la disponibilidad del sistema, requiriendo solo un aumento moderado del gasto de capital. Los sistemas UPS modulares han hecho que las configuraciones N+1 sean especialmente atractivas, ya que se pueden añadir módulos fácilmente a medida que aumenta la demanda de energía.
Muchos centros de datos empresariales, instalaciones de coubicación y sitios de computación perimetral adoptan la redundancia N+1 como su estrategia de diseño preferida.
Ventajas de la arquitectura N+1
La principal ventaja de la redundancia N+1 es su rentabilidad. Las organizaciones pueden lograr altos niveles de protección eléctrica sin duplicar toda la infraestructura eléctrica.
Los sistemas N+1 también ofrecen una excelente escalabilidad. A medida que aumentan los requisitos de carga, se pueden integrar módulos UPS adicionales al sistema manteniendo los niveles de redundancia. Esta flexibilidad hace que N+1 sea especialmente adecuado para centros de datos en crecimiento.
Además, los diseños modulares de los sistemas UPS simplifican el mantenimiento y reducen los riesgos operativos al permitir que se pueda dar servicio a los módulos individuales sin apagar todo el sistema.
¿Qué es la redundancia 2N de un SAI?
La redundancia 2N representa un mayor nivel de tolerancia a fallos. En lugar de añadir un único módulo de respaldo, se duplica todo el sistema UPS.
En una arquitectura 2N, se instalan dos sistemas UPS completamente independientes, y cada sistema es capaz de soportar por sí solo 100% de la carga crítica. Si falla una ruta del UPS, la segunda ruta puede seguir suministrando energía sin interrupción.
Por ejemplo, un centro de datos Para requerir una capacidad de UPS de 1 MW, se implementarían dos sistemas UPS independientes de 1 MW. Cada ruta de alimentación incluye sus propias unidades UPS, bancos de baterías, equipos de distribución e infraestructura de soporte.
Este diseño elimina prácticamente todos los puntos únicos de fallo dentro del sistema UPS y se encuentra habitualmente en instalaciones de misión crítica donde el tiempo de inactividad es inaceptable.
Ventajas de la arquitectura 2N
La mayor ventaja de la redundancia 2N es la máxima fiabilidad. Dado que existen dos rutas de alimentación totalmente independientes, los fallos en un sistema generalmente no afectan al otro.
Las tareas de mantenimiento también pueden realizarse en una de las rutas de alimentación mientras la otra permanece en pleno funcionamiento. Este enfoque reduce significativamente el riesgo operativo y cumple con los requisitos de disponibilidad continua.
Sectores como los servicios financieros, las instalaciones gubernamentales, las operaciones militares, los grandes proveedores de servicios en la nube y los centros de datos a hiperescala suelen adoptar arquitecturas 2N para cumplir con estrictos objetivos de tiempo de actividad.
Sin embargo, la mayor fiabilidad conlleva costes más elevados. La inversión de capital, los requisitos de espacio físico, la capacidad de la batería y la complejidad de la infraestructura son sustancialmente mayores que en los sistemas N+1.
¿Qué es una arquitectura de SAI (Sistema de Alimentación Ininterrumpida) distribuida?
Una arquitectura redundante distribuida combina elementos de los diseños N+1 y 2N. En lugar de dedicar un SAI de respaldo específico a cada sistema, varios módulos SAI comparten las responsabilidades de redundancia en toda la infraestructura eléctrica.
En esta configuración, varias unidades UPS operan en paralelo, y la pérdida de cualquier módulo individual puede ser absorbida por las unidades restantes. La capacidad redundante se distribuye entre todos los módulos UPS disponibles, en lugar de concentrarse en una unidad de respaldo dedicada.
Por ejemplo, cuatro módulos UPS pueden soportar la carga de forma conjunta, a la vez que proporcionan redundancia entre sí. Si falla un módulo, los módulos restantes compensan automáticamente la capacidad perdida.
La redundancia distribuida es especialmente popular en grandes centros de datos modulares donde la flexibilidad, la escalabilidad y la utilización eficiente de la capacidad de los sistemas de alimentación ininterrumpida (UPS) son consideraciones importantes.
Ventajas de la redundancia distribuida
Las arquitecturas distribuidas ofrecen una eficiencia excelente, ya que la capacidad de respaldo se comparte entre varios sistemas UPS. Esto suele traducirse en mayores tasas de utilización en comparación con los diseños de redundancia dedicada tradicionales.
La arquitectura también admite la expansión incremental. Se pueden añadir nuevos módulos UPS a medida que aumentan los requisitos de energía, lo que permite a los operadores de centros de datos escalar la infraestructura manteniendo la redundancia.
Además, los sistemas redundantes distribuidos pueden reducir los gastos de capital totales en comparación con las arquitecturas 2N totalmente duplicadas, al tiempo que proporcionan altos niveles de disponibilidad.
Comparación de arquitecturas N+1, 2N y de redundancia distribuida
Al comparar estas tres estrategias de redundancia, las organizaciones deben evaluar los requisitos de confiabilidad, las limitaciones presupuestarias, las necesidades de escalabilidad y los objetivos operativos.
La redundancia N+1 ofrece una solución rentable para la mayoría de los entornos empresariales y proporciona una sólida protección contra fallos individuales de los sistemas de alimentación ininterrumpida (UPS). La redundancia 2N ofrece el máximo nivel de disponibilidad, pero requiere una inversión significativamente mayor. Las arquitecturas de redundancia distribuida ofrecen una solución intermedia flexible, combinando escalabilidad y eficiencia con una robusta tolerancia a fallos.
La elección óptima depende en gran medida de la criticidad de las aplicaciones a las que se da soporte y de la tolerancia de la organización al riesgo operativo.
¿Por qué los sistemas UPS modulares son ideales para arquitecturas de centros de datos redundantes?
Los sistemas UPS modulares se han convertido en la opción preferida para los centros de datos modernos que implementan arquitecturas redundantes N+1, 2N o distribuidas. A diferencia de los sistemas UPS monolíticos tradicionales, soluciones UPS modulares Permiten que la capacidad y la redundancia se construyan de forma incremental mediante módulos de alimentación intercambiables en caliente, lo que permite a los operadores adaptar el crecimiento de la infraestructura a la demanda real de energía.
Una de las principales ventajas de un SAI modular es su capacidad para proporcionar redundancia flexible. Se pueden añadir módulos de alimentación adicionales para crear redundancia N+1 sin necesidad de grandes cambios en la infraestructura, mientras que en implementaciones de mayor tamaño se pueden admitir configuraciones redundantes distribuidas para una mayor fiabilidad. Esta escalabilidad ayuda a reducir la inversión inicial y mejora la utilización general del sistema.
Además, los sistemas UPS modulares simplifican el mantenimiento y minimizan el tiempo de inactividad. Los módulos defectuosos se pueden reemplazar o reparar sin apagar todo el sistema UPS, lo que garantiza la protección continua de energía para las cargas críticas. A medida que los centros de datos continúan expandiéndose y evolucionando, la tecnología UPS modular ofrece una solución preparada para el futuro que combina alta disponibilidad, eficiencia operativa y un menor costo total de propiedad.
Conclusión
La redundancia de los sistemas de alimentación ininterrumpida (UPS) es uno de los aspectos de diseño más importantes en los centros de datos modernos. Las arquitecturas de redundancia N+1, 2N y distribuida ofrecen ventajas únicas según los requisitos de fiabilidad y el presupuesto disponible.
A medida que la infraestructura digital continúa expandiéndose, las organizaciones deben garantizar que sus sistemas de protección eléctrica puedan soportar fallas en los equipos, tareas de mantenimiento e interrupciones inesperadas. Al elegir el modelo de redundancia de UPS adecuado, los operadores de centros de datos pueden lograr mayor disponibilidad, mayor resiliencia y estabilidad operativa a largo plazo.
